SEGUNDO PERIODO

Formas de cargar un cuerpo

Cuando a un cuerpo se le dota de propiedades eléctricas, es decir, adquiere cargas eléctricas, se dice que ha sido electrizado.

Campo eléctrico

El Campo Eléctrico es la región del espacio en la que cualquier carga situada en un punto de dicha región experimenta una acción o fuerza eléctrica debido a la presencia de una carga o cargas eléctrica.

Un dipolo es un sistema de dos cargas de signo opuesto e igual magnitud cercanas entre sí. En el esquema se puede ver que las líneas parten de las cargas positivas y terminan en las negativas, pero están curvadas, ya que ambas cargas contribuyen al campo de cada una.

Para representar el campo eléctrico generado por una carga en un punto del espacio se utilizan unas líneas llamadas líneas de fuerza, las cuales indican la dirección en la cual se dirigen las cargas. En general, estas líneas de fuerza tienen las siguientes características:

Las líneas del campo de una carga positiva son líneas salientes y las líneas de cargas negativas son líneas entrantes.
Las líneas de fuerza se originan en las cargas positivas y terminan en la carga negativas
El sentido de las líneas de fuerza en todo lo puntos es el mismo que el decampo eléctrico
El número de líneas de fuerza en todos los puntos es el mismo que el campo eléctrico
Las líneas de fuerzas nunca se cruzan
En el esquema se representan las líneas de fuerza para el caso de una carga negativa (A) y para el caso positiva de una carga (B)

Imagen A Imagen B

ENERGIA POTENCIAL ELECTRICA

Dos cargas eléctricas actúan con fuerzas de atracción y repulsión, de forma que, cuando se dejan libres, tienden a acercarse o separarse dependiendo del signo. Algo similar ocurre cuando un cuerpo se encuentra cerca dela tierra

Potencial eléctrico

El potencial eléctrico en un punto del espacio es una magnitud escalar que nos permite obtener una medida del campo eléctrico en dicho punto a través de la energía potencial electrostática que adquiriría una carga si la situásemos en ese punto.

El potencial eléctrico en un punto del espacio de un campo eléctrico es la energía potencial eléctrica que adquiere una unidad de carga positiva situada en dicho punto.

P = Energia potencial electrica/ carga

La unidad de potencial eléctrico en el sistema internacional es el Julio/culombio o voltio (V) en honor a Alessandro Volta, por lo que al potencial eléctrico, por lo general, se le denomina también Voltaje.

Un potencial eléctrico de un voltio (1 V) equivale a un Julio (1J) de energía por culombio (1C) de carga. Así una pila de 1,5 V cede 1,5 julios de energía por cada culombio de carga que pasa por ella.

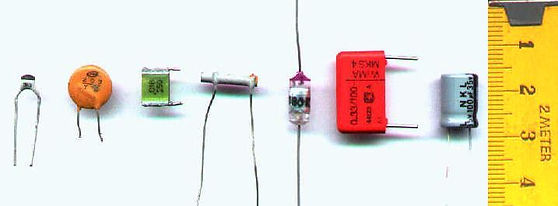

Condensador eléctrico

Un condensador también conocido como capacitor, es uno de los componentes electrónicos pasivos como las resistencias. El condensador se utiliza generalmente para almacenar carga eléctrica. La carga del condensador se almacena en forma de «campo eléctrico». Condensadores desempeñan un papel importante en muchos circuitos eléctricos y electrónicos.

Generalmente, un condensador tiene dos placas de metal paralelas que no están conectadas entre sí. Las dos placas del condensador están separadas por un aislamiento no conductor, este medio se conoce comúnmente como dieléctrico.

La capacidad del condensador depende de la distancia entre las placas y el área de las placas. El valor de capacitancia puede ser cambiado mediante la variación de cualquiera de estos parámetros.

La tierra como condensador eléctrico

La tierra almacena una carga negativa de unos 400.000C que escapa a la atmósfera a través del aire a un ritmo de unos 1.500C por segundo y es devuelta a ella en forma de rayos durante las tormentas, los cuales transporte una carga de 20C cada forma.

Esta gran capacidad de la Tierra para actuar como “almacena de carga” es la que da sentido a la expresión “polo a tierra”. Todo sabemos que los pararrayos están conectados a tierra. Todo sabemos que los pararrayos están conectados a tierra y que las instalaciones eléctricas de un edificio o de viviendas tienen polo a tierra.

En todos los casos, el objetivo es deshacerse del exceso de carga, ya sea por causa de un rayo, por un problema eléctrico en un edificio o por la carga almacenada en un vehículo debido al razonamiento con el aire y el asfalto, mediante el contacto a tierra.
